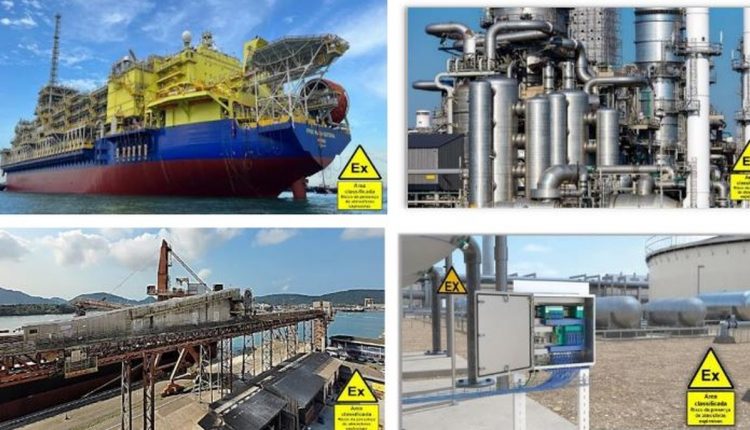

Retrospectiva “Ex” 2024 e perspectivas “Ex” 2025 mostram o ciclo total de vida das instalações em atmosferas explosivas

Ao longo do ano de 2024 foram realizados no Brasil e em diversos outros países do mundo, diversas ações envolvendo o setor de instalações de instrumentação, automação, telecomunicações, elétricas e mecânicas em atmosferas explosivas, sob o ponto de vista durante o ciclo total de vida deste tipo de instalações industriais “Ex”.

Segundo Roberval Bulgarelli, engenheiro Eletricista e consultor sobre equipamentos e instalações em atmosferas explosivas, nos âmbitos empresariais, normativos e legais foram realizadas diversas reuniões, seminários, workshops, fóruns, webinars, palestras, entrevistas, podcasts e treinamentos “on-line” e presenciais, com eventos praticamente diários, fazendo com que fossem executadas uma quantidade significativa de ações e atividades nas áreas de segurança de equipamentos e instalações “Ex”, destinadas para ambientes de risco, contendo atmosferas explosivas, formadas por gases inflamáveis ou poeiras combustíveis, tanto para instalações terrestres como marítimas.



Atividades em atmosferas explosivas



A realização continuada de ações como estas contribui para a elevação dos níveis de segurança e de conformidade técnica, normativa e legal das instalações de instrumentação, automação, telecomunicações, elétricas e mecânicas “Ex”.

Como resultado destas constantes ações de segurança “Ex” podem também ser esperadas uma redução de acidentes catastróficos, explosões, perdas de patrimônio, perdas de vidas humanas e de danos ao meio ambiente.

São relacionadas a seguir algumas das ações “Ex” mais significativas ocorridas ao longo do ano de 2024.

1. Novos certificados internacionais IECEx obtidos por fabricantes brasileiros de equipamentos e componentes “Ex”

De acordo com o sistema de certificação “on-line” do IECEx, até 12/2024 haviam sido obtidos por fabricantes brasileiros um total de 235 Certificados de Conformidade (ExCoC) para equipamentos e componentes “Ex”, 214 Relatórios de Ensaios (ExTR) e 169 Relatórios de Avaliação do Sistema de Gestão da Qualidade (ExQAR).

A obtenção de certificação internacional IECEx pode ser atualmente considerada como uma “boa prática” adotada por vários fabricantes de equipamentos eletrônicos, de automação, instrumentação, telecomunicações, elétricos e mecânicos “Ex” que pretendem também exportar e comercializar seus produtos em outros países, dentro do atual mercado internacional, juntamente com um adequado suporte divulgação e marketing. Pela sua ampla aceitação e reconhecimento mundial, a obtenção de certificação IECEx tem sido considerada como sendo um “passaporte” para o mercado internacional.

Com base nas informações públicas disponibilizadas no sistema “on-line” de certificação do IECEx, podem ser citados como exemplos de alguns fabricantes brasileiros de equipamentos e componentes “Ex” que já buscaram, até o presente momento, a certificação internacional “Ex”, de forma a comercializar no mercado externo: ACE Schmersal Eletroeletrônica Industrial, Alutal Controles Industriais, Consistec Controles e Sistemas de Automação, ExSuper – Santae Equipamentos de Engenharia, Nova Smar, GE GEVISA S/A., GE Vernova Equipamentos e Soluções Elétricas Ltda., Haenke Tubos Flexíveis, Sense Eletrônica, Sermatex Grün Equipamentos Elétricos, Tractian Tecnologia Ltda., Tramontina Eletrik, Telbra “Ex”, Trexcon Sistemas e Automação, Valtek Sulamericana, XPERT Empreendimentos Eletrônicos e WEG Drivers e Equipamentos Elétricos.

Todos os Certificados de Conformidade (ExCoC), Relatórios de Ensaios (ExTR) e Relatórios de Avaliação do Sistema de Gestão da Qualidade (ExQAR) emitidos no âmbito do IECEx estão disponíveis para acesso público em: https://www.iecex-certs.com



Certificados Ex



2. Novos certificados internacionais de competências pessoais IECEx obtidos por profissionais brasileiros

Foram emitidos até 12/2024 mais de 230 certificados internacionais de conformidade de competências pessoais “Ex” para profissionais brasileiros.

Estes certificados foram emitidos por diferentes Organismos de certificação de pessoas reconhecidos pelo IECEx, após a realização de exames teóricos e práticos sobre as unidades de certificação “Ex” avaliadas nos processos de certificação “Ex” e incluem em seu escopo as Unidades de Competências pessoais, obtidas por profissionais “Ex” brasileiros:

• Ex 001: Aplicação dos princípios básicos de proteção “Ex” em atmosferas explosivas
• Ex 002: Serviços de classificação de áreas
• Ex 003: Montagem de equipamentos e instalações “Ex”
• Ex 004: Manutenção de equipamentos e instalações “Ex”
• Ex 006: Testes e comissionamento de equipamentos e instalações “Ex”
• Ex 007: Inspeções visuais e apuradas em atmosferas explosivas
• Ex 008: Inspeções detalhadas em atmosferas explosivas
• Ex 009: Projeto de instalações e sistemas de fiação em áreas classificadas
• Ex 010: Auditorias de instalações e sistemas de fiação em áreas classificadas
• Ex 011: Requisitos básicos de segurança de instalações com hidrogênio



Estas Unidades de Competências pessoais “Ex” estão associadas com serviços a serem executados ou supervisionados por profissionais com base nos requisitos indicados nas Normas Técnicas internacionais aplicáveis, as quais são adotadas pela ABNT:

• ABNT NBR IEC 60079-10-1 – Serviços de classificação de áreas contendo gases inflamáveis
• ABNT NBR IEC 60079-10-2 – Serviços de classificação de áreas contendo poeiras combustíveis
• ABNT NBR IEC 60079-14 – Serviços de projeto, seleção de equipamentos e montagem de instalações “Ex”
• ABNT NBR IEC 60079-17 – Serviços de inspeção e manutenção de equipamentos e instalações “Ex”



Pode ser verificado no presente momento, no mercado de trabalho nacional, uma crescente “oferta” de profissionais “Ex” certificados no Brasil, a qual tem como base uma respectiva e crescente “demanda” por profissionais “Ex” certificados, os quais são requeridos de forma CONTRATUAL por empresas brasileiras da indústria do petróleo e petroquímico, bem como por empresas que prestam estes serviços, como empresas brasileiras de engenharia, empresas de inspeção e estaleiros de fabricação de FPSO.

Este ciclo “virtuoso” de certificação de competências pessoais “Ex”, já utilizado por diversas empresas do Brasil e do mundo, apresenta como um dos seus objetivos a devida “CONFIANÇA” na contratação de profissionais que tenham sido avaliados em suas competências pessoais e sejam periodicamente acompanhados por Organismos de Certificação de Pessoas, no sentido de avaliar a continuidade e atualidade das competências e conhecimentos dos profissionais com certificação “Ex”.

3. Esteira transportadora no Porto de Paranaguá é interditada por risco de explosão

Uma das esteiras transportadoras para o transporte de grãos aos navios no Porto de Paranaguá foi interditada no dia 03/04/2024 por auditores fiscais do Ministério do Trabalho. Segundo o órgão, a medida foi necessária devido às falhas de manutenção no equipamento, com acúmulo indevido de camadas de poeiras combustíveis, o que ocasionaria risco de explosão.

Além da esteira transportadora foram interditados também quatro armazéns graneleiros contendo farelo de soja. Esta interdição se deu cerca de um mês após a ocorrência de um incêndio em outra esteira transportadora no mesmo porto de Paranaguá. Ainda de acordo com os auditores fiscais, não havia registro ou certificação dos equipamentos elétricos e eletrônicos “Ex” como luminárias ou maquinários que fossem adequados para instalação em áreas classificadas contendo atmosferas explosivas de poeiras combustíveis.



Eventos com foco no universo Ex



4. Segundo Encontro do Instituto de Poeiras Combustíveis, Riscos e Soluções (PCRS)

Foi realizado nos dias 16 e 17/04/2024, na cidade de Rondonópolis/MT, o 2o Encontro do Instituto de Poeiras Combustíveis, Riscos e Soluções (PCRS) – Segurança de processos industriais associados a poeiras combustíveis.

Foram discutidos, dentre outros, aspectos de mapeamento de risco e gestão de crises, classificação de áreas contendo poeiras combustíveis, interação de especialidades para uma indústria mais segura, prevenção e mitigação de riscos de explosões, instalações elétricas em áreas classificadas.

5. Workshop sobre segurança das instalações elétricas e mecânicas “Ex” realizado na Associação dos Engenheiros e Arquitetos de Santos

Foi realizado no dia 17/04/2024 o Workshop “Ex” – Segurança das Instalações Elétricas e Mecânicas em Atmosferas Explosivas: A conscientização sobre os riscos das instalações contendo gases inflamáveis ou poeiras combustíveis.

Um dos objetivos deste Workshop “Ex” foi de elevar os níveis de CONSCIENTIZAÇÃO sobre os riscos das instalações industriais contendo gases inflamáveis ou poeiras combustíveis. Este Workshop, com inscrição e participação GRATUITA, contou com a presença de cerca de 300 profissionais envolvidos com áreas classificadas, com a apresentação de palestras de profissionais com grandes experiências dobre instalações de instrumentação, automação, telecomunicações, elétricas e mecânicas em atmosferas explosivas, representantes de diferentes Empresas e setores industriais.

Estiveram presentes representantes de Empresas usuárias de equipamentos e instalações em atmosferas explosivas, bem como Empresas de serviços de inspeção, manutenção e recuperação de equipamentos “Ex”. Estiveram também presentes Organismos de certificação de equipamentos elétricos e mecânicos “Ex”, bem como de certificação de competências pessoais “Ex” e de empresas de serviços “Ex”.

6. Terceiro Encontro do Instituto de Poeiras Combustíveis, Riscos e Soluções (PCRS) Foi realizado nos dias 23 e 24/07/2024, na cidade de Carambeí/PR, o 3o Encontro do Instituto de Poeiras Combustíveis, Riscos e Soluções (PCRS) – Segurança de processos industriais associados a poeiras combustíveis.

O PCRS é uma entidade dedicada a promover encontros periódicos com o objetivo de disseminar conhecimento e conscientização sobre os riscos associados aos processos industriais que envolvem poeiras combustíveis, além de apresentar metodologias para prevenção de incidentes e redução de danos.

Os encontros do PCRS oferecem diversas atividades, incluindo palestras, workshops, demonstrações de produtos e discussões lideradas por especialistas renomados do mercado nacional e internacional. O foco do PCRS é catalisar uma mudança significativa no panorama atual da segurança das instalações “Ex” em áreas classificadas contendo poeiras combustíveis, por meio da educação e conscientização. Os temas abordados incluem regulamentações, legislações, automação, tecnologias e medidas preventivas e de proteção contra explosões causadas por poeiras combustíveis.

7. Documentação necessária para a certificação de equipamentos elétricos e mecânicos “Ex” – Nova edição do Documento Operacional IECEx OD 017

Foi publicado pelo IECEx a Edição 7.0 do Documento Operacional IECEx OD 017 – Esquema IECEx para equipamentos certificados – Orientação sobre desenhos e documentação para a certificação IECEx para utilização pelos fabricantes e ExTL.

Este documento, elaborado por consenso entre os países participantes do IECEx, incluindo o Brasil, apresenta a relação dos documentos técnicos a serem elaborados pelos fabricantes dos equipamentos “Ex”, durante o processo de certificação, envolvendo os Organismos de Certificação (ExCB) e Laboratórios de Ensaios (ExTL). Este documento inclui a relação de documentos para diversos tipos de proteção “Ex”, aplicáveis para equipamentos de instrumentação, automação, telecomunicações, elétricos e mecânicos (Ex “h”).

São relacionados neste Documento Operacional a documentação necessária para o atendimento dos requisitos de certificação especificados nas seguintes normas técnicas:

• Requisitos gerais da documentação (IEC 60079-0 e ISO/IEC 80079-36)
• Invólucros à prova de explosão – Tipo de proteção “d” (IEC 60079-1)
• Segurança aumentada – Tipo de proteção “e” (IEC 60079-7)
• Segurança intrínseca – Tipo de proteção “i” (IEC 60079-11)
• Encapsulamento – Tipo de proteção “m” (IEC 60079-18)
• Pressurização de invólucros– Tipo de proteção “p” (IEC 60079-2)
• Não centelhante – Tipo de proteção “n” (IEC 60079-15)
• Proteção de equipamentos contra ignição de poeira por invólucros – Tipo

de proteção “t” (IEC 60079-31)

• Imersão em líquido – Tipo de proteção “o” (IEC 60079-6)
• Imersão em areia – Tipo de proteção “q” (IEC 60079-5)
• Lanternas para capacetes – IEC 60079-35-1
• Traceamento elétrico resistivo “Ex” (IEC 60079-30-1)
• Equipamentos não elétricos – Ex “h” (ISO 80079-37 – Conceitos de proteção “b”/ “c” / “k”)

Este Documento Operacional do IECEx encontra-se disponível para acesso público no site do IECEx, em português.

https://www.iecex.com/assets/dmsdocuments/3537/IECEx_OD_017_Ed7.0_Drawing_documentation_pt-2024-10-24.pdf

8. Lançamento do Livro Segurança intrínseca – Equipamentos e instalações em atmosferas explosivas, pela Blucher Editora

A Editora Blucher publicou em 26/04/2024 um Livro sobre o tema “Segurança intrínseca – Equipamentos e instalações em atmosferas explosivas”.

Este Livro Ex “i” é dirigido aos profissionais envolvidos com os serviços “Ex” em equipamentos ou instalações de instrumentação, automação, telecomunicações e elétricas em áreas classificadas contendo atmosferas explosivas formadas por gases inflamáveis ou poeiras combustíveis. Podem ser citados como exemplos de serviços “Ex” para os quais este Livro Ex “i” possui informações relevantes: projeto, criação de inventário, especificação técnica, seleção, montagem, inspeção, manutenção, recuperação e auditorias em instalações “Ex”.

Este Livro Ex “i” é destinado também a servir como fonte de informações e consulta para fabricantes de equipamentos e componentes “Ex”, organismos de certificação “Ex”, laboratórios de ensaios de equipamentos “Ex” e universidades envolvidas com processos de Pesquisa & Desenvolvimento de produtos “Ex”.

Este Livro Ex “i” tem por objetivo servir como fonte de consulta para a implantação de sistemas de gestão de segurança, gestão de ativos e gestão de competências pessoais “Ex”, a serem implantados em Empresas que possuem áreas classificadas e que são proprietárias ou usuárias de equipamentos e instalações elétricas em atmosferas explosivas, de forma a garantir a segurança dos equipamentos e das instalações “Ex” ao longo do seu ciclo total de vida, bem como das pessoas, do patrimônio e do meio ambiente, sujeitos aos riscos potenciais de acidentes catastróficos que podem estar presentes.

Autores deste Livro sobre Segurança intrínseca – Equipamentos e instalações em atmosferas explosivas: Diego Henrique Oliveira, Giovanni Hummel Borges, Ricardo Rossit e Roberval Bulgarelli.



Mais ações



Nesta retrospectiva vale destacar que houve também a inauguração do novo laboratório brasileiro para ensaio de equipamentos elétricos e mecânicos “Ex” acreditado pelo Inmetro; o 9o Encontro sobre Atmosferas Explosivas promovido pela Abendi foi realizado nos dias 27 e 28/08/2024. Segundo Bulgarelli, este Encontro “Ex”, realizado no Centro de Convenções Milenium, em São Paulo, contou com a presença de mais de 150 profissionais envolvidos com o tema “Ex”; o 4º Encontro do Instituto de Poeiras Combustíveis, Riscos e Soluções (PCRS) – Segurança de processo com poeiras combustíveis, realizado nos dias 12 e 13/11/2024, na cidade de Uberlândia/MG; o Seminário Atmosferas Explosivas – SATEx, realizado no dia 28/11/2024, na cidade de Curitiba/PR, com o objetivo discutir a gestão de riscos. Proteção e prevenção contra explosões em áreas classificadas contendo a presença de poeiras combustíveis; o Sistema internacional de certificação de conformidade de competências pessoais “Ex” do IECEx, lançado em 2010, atingiu em 12/2024 o total de mais 9.000 certificados emitidos para profissionais de 46 países do mundo. Este total inclui mais de 230 certificados “Ex” conquistados por profissionais brasileiros, emitidos por Organismos de Certificação aprovados internacionalmente no Sistema IECEx para o esquema de certificação de competências pessoais “Ex”, abrangendo as seguintes Unidades de Competências Ex 001, Ex 002, Ex 003, Ex 004, Ex 006, Ex 007, Ex 008, Ex 009, Ex 010 e Ex 011; foram emitidos desde 2016 até 12/2024 mais de 1145 certificados internacionais IECEx para equipamentos mecânicos “Ex”, destinados para instalação em áreas classificadas contendo atmosferas explosivas de gases inflamáveis ou de poeiras combustíveis, de acordo com as Normas internacionais ISO 80079-36 e ISO 80079-37; foram certificadas no Brasil, até 12/2024, de forma voluntária, por Organismos de Certificação brasileiros que atuam na área sobre “atmosferas explosivas”, mais de 100 empresas brasileiras de SERVIÇOS de inspeção, manutenção, reparo, revisão e recuperação de equipamentos “Ex”; novas plantas químicas da BASF na Alemanha e na China com novo padrão Ethernet APL / 2-WISE. Foram concluídos em 2023 os projetos executivos detalhados para as novas plantas da BASF a serem construídas na Alemanha (Ludwigshafen) e na China (Zhanjiang), para produção de gás de síntese (syngas) e H2, com investimentos da ordem de EU$ 10 bilhões; atualização de Normas Técnicas internacionais do TC-31 da IEC sobre de equipamentos e instalações de instrumentação, automação, telecomunicações, elétricas e mecânicas em atmosferas explosivas. No âmbito internacional, foram elaboradas, revisadas ou atualizadas em 2024 pelo TC-31 (Equipment for explosive atmospheres), com a participação dos 49 países representados, incluindo o Brasil; atualização de Normas Técnicas brasileiras adotadas sobre “atmosferas explosivas”. No âmbito nacional do Cobei e da ABNT, as seis Comissões de Estudo do Subcomitê SCB 003:031 (Atmosferas explosivas) da ABNT/CB-003 (Eletricidade) trabalharam para a elaboração e atualização das respectivas normas técnicas brasileiras das Séries ABNT NBR IEC 60079 e ABNT NBR ISO 80079, de forma a manter a devida equivalência com as atuais edições das normas internacionais. Foram realizadas por estas seis Comissões de Estudo do Subcomitê SCB 003:031 da ABNT/CB-003 diversas reuniões remotas ao longo do ano de 2024; evolução das Normas Técnicas Brasileiras adotadas “Ex” publicadas pela ABNT. A ABNT atingiu, em 2024, o significativo marco de publicação ou atualização de 115 normas técnicas brasileiras adotadas sobre o tema “atmosferas explosivas”; entre os dias 23 e 27/09/2024 foram realizadas as reuniões “plenárias” do IECEx – Sistema Internacional de Certificação da IEC para o ciclo total de vida das instalações elétricas e mecânicas atmosferas explosivas, na cidade de Foz do Iguaçu/PR; reuniões plenárias do TC-31 da IEC em 2024 em Edimburgo. Foram realizadas de forma híbrida (participação tanto presencial como remota / “on-line”), entre os dias 21 e 25/10/2024, na cidade de Edimburgo, na Escócia, as reuniões Plenárias, para discussão geral do andamento das Normas das Séries IEC 60079 e ISO/IEC 80079 e ações a serem tomadas para o desenvolvimento dos trabalhos em andamento por parte dos respectivos Grupos de Trabalho (Maintenance Teams) e Subcomitês, entre outras ações.
